ZY-CSB-1000外夹式超声波流量计

产品特点：

外夹式超声波流量计系列测量满管的液体流量计，可选择隔爆兼本质安全型，隔爆等级Exd[ib]ⅡBT6，并可选择本质安全型遥控器，防爆等级ExibⅡBT6

产品应用：

可测量的介质:饮用水、河水、海水、地下水冷却水、高温水、污水、润滑油、柴油、燃油化工液体其他均质流体。

在线咨询订购热线：0517---86891833

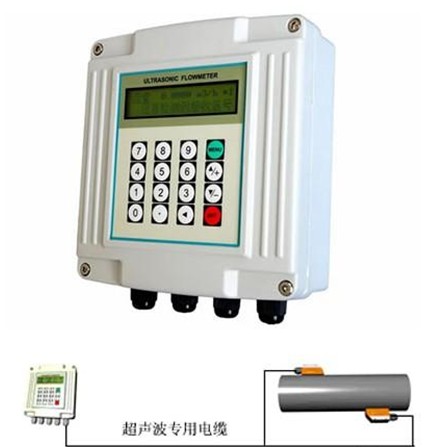

ZY-CSB-1000外夹式超声波流量计应用于各种液体体积流量的在线计量，主机与传感器分别安装：传感器安装在管道上，主机安装于室内或仪表箱内，主机与传感器之间用超声波专用电缆连接，是目前应用zui广泛的超声波流量计。

二.产品特点

测量范围大　选用不同型号的传感器，可实现口径DN15~DN6000mm管道流量的测量

可靠性高　　采用低电压、多脉冲发射电路，测量精度、使用寿命及可靠性高

抗干扰能力强采用双平衡信号差分发射、接受电路，有效抵御变频器、电视塔、高压线等强干扰源

强大的记忆功能　自动记忆前512日、前128月、前10年累积热量和流量、年月日累积数据都可以通过MODBUS协议读出

热量测量　　配接温度传感器，可实现热量测量

类别性能、参数
主机	原理	超声波时差原理，4 字节IEEE754 浮点运算
	精度	流量：优于±1%
	显示	可连接2×10 背光型汉字或者2×20 字符型液晶显示器，支持中、英、意三种语言
	信号输出	1路4~20mA电流输出，阻抗0-1K，精度0.1%
		1路OCT脉冲输出（脉冲宽度6-1000ms，默认200ms）
		1路继电器输出
	信号输入	3路4~20mA电流输入，精度0.1%，可采集温度、压力、液位等信号
	信号输入	可连接三线制PT100铂电阻，实现热量测量，
	数据接口	隔离RS485串行接口，可通过PC电脑对流量计进行升级，支持MODBUS等协议
专用电缆	定制双绞线，一般情况下限于50米；选用RS485通讯，传输距离可达千米以上
管道情况	管材	钢，不锈钢，铸铁，水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里
	管内径	15-6000mm
	直管段	传感器安装点zui好满足：上游10D，下游5D，距泵出口处30D（D 是指管径）
测量介质	种类	水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体
	温度	标准探头：-30～90℃，高温探头：-30～160℃
	浊度	10000 ppm 且气泡含量小
	流速	0～±10 m/s
工作环境	温度	主机：-20～60℃，流量传感器：-30℃～160℃
工作环境	湿度	主机：85%RH；流量传感器：可浸水工作，水深≤2m（注：传感器灌胶后）
电源	DC8~36V或AC85~264V
功耗	1.5W
