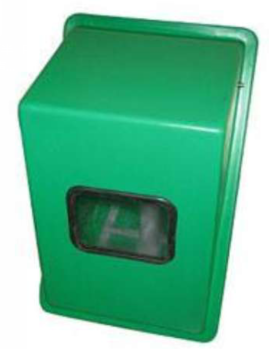

蒸汽伴热仪表保温箱，同时改进了保温层，由原来的聚苯乙烯泡沫或岩棉保温改进为聚氨脂加铝箔纸一次性发泡保温，增加了其保温度与美观度。蒸汽伴热仪表保温箱需方的可选产品蒸汽伴热仪表保温箱属于固定式钢制工业仪表箱，适应于各种仪表的现场保温或保护。可适应各种仪表的就地安装。（包括变送器、压力、差压、液位、温度变送器）等。本公司的保温（保护）箱吸取了国内各类产品的优点改进设计而成。其中保温箱所采用的发热元件为自限温电加热板，具有箱内加热均匀、表面不会出现过热现象、无启动电流、无自控温电热带的功率衰退而出现箱内不热的现象、安装快捷、维修简单、使用寿命长等特点。可广泛用于电站、石油、化工、冶金、轻纺、国防工业等系统的仪表保护。
产品规格、结构和技术参数
1、蒸汽伴热仪表保温箱规格型号
规格宽×高×深（mm）
600×1200×600
1000×1200×600
600×1600×600
1200×1600×600
1200×1800×600
蒸汽伴热仪表保温箱的结构特点：
1.箱体用冷轧钢板弯制焊接而成，亦可按用户要求用不锈钢板制造。箱顶盖为单方向坡式，水不会渗入箱内，箱门用高质量的密封条密封，能防雨防尘。箱体为防溅密封型，可按用户要求达到IP54-IP65的防护级别。
2.箱体内六面有25～30mm厚的阻燃型保温层，该材料具有导热系数小，容量小、阻燃、无毒、防水性好和耐腐蚀等优点。表面用镀锌板或铝板做保护层。箱体的保温结构具有施工简捷、耐用和保温性好的特点。
3.变速器安装在箱体内可自由调整高度水平镀锌架上。左、右、上、下坐标为可借助箱体立柱角钢上长形孔调整，安装方便。
4.引入箱内的导压管可从箱后侧安装方孔穿入，然后用穿管板密封，穿管板上末用之敲落孔，用密封胶泥密封。
5.箱内顶有照明灯，有行程开关控制，门开灯亮，门闭灯灭，检修十分方便。
6.箱门上有LED数显表，显示箱内的温度，便于操作员检修箱内保温情况。
7.电缆可从箱地或箱侧引入，电缆接头规格由设计或用户决定。
8.保温箱内侧有电器部件安装用的导轨，供入箱电缆联接继电器、开关等固定用。
9.箱体内外表面喷塑处理，颜色由用户决定。
10.如果保温箱内加热元件采用防爆型柔性加热板，配套使用防爆型接线盒等附件，从而构成整体防爆，可以应用于工厂一区、二区等防爆场合。
蒸汽伴热仪表保温箱的技术指标
额定电压：220V、YC＋10%
额定频率：～50HZ
工作环境温度-25～55℃
相对湿度：5～95%
工作电流：10Y
绝缘电阻：﹥20MΩ
防爆等级：eⅡT3
防护等级：IP54-65
安装与使用
1、蒸汽伴热仪表保温箱应垂直安装，箱子地脚与脚螺栓连接或焊接，亦可根据现场情况由用户自定。
2、安装变送器时，先拆下箱子后壁的导压管进箱板（也可按照用户要求侧壁进箱），然后根据导压管的数量打孔，穿入密封圈和导压管后重新装好穿管板。
3、在柔性硅橡胶加热板投入使用时，首先将配电箱电源开关合上，然后逐个电路依次供电，操作工应随时测定各路的电流值，并作记录。
订货须知
1、设计院或用户可按仪表数量选用不同规格的仪表保温（保护）箱，并标明变送器和端子排数量。应注明箱体颜色(不注时由制造厂选定)。必要时需提供100×50×1mm尺寸的色泽样板。
2、为确保保温（保护）箱的使用效果，订货时要注明：
型号、数量、使用地名、地点，该处的环境zui低温度、风速、温度等气象资料。箱内要求保持温度范围。
3、可根据用户特殊要求设计和非标准的仪表保温（保护）箱类。
