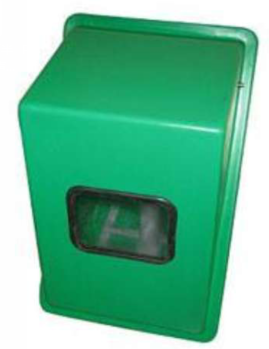

变送器仪表保温箱属于固定式钢制工业仪表箱，适应于各种仪表的现场保温或保护。可适应各种仪表的就地安装。（包括变送器、压力、差压、液位、温度变送器）等。本公司的保温（保护）箱吸取了国内各类产品的优点改进设计而成。其中保温箱所采用的发热元件为自限温电加热板，具有箱内加热均匀、表面不会出现过热现象、无启动电流、无自控温电热带的功率衰退而出现箱内不热的现象、安装快捷、维修简单、使用寿命长等特点。可广泛用于电站、石油、化工、冶金、轻纺、国防工业等系统的仪表保护。
产品规格、结构和技术参数
1、仪表保护箱规格型号
规格宽×高×深（mm）
600×1200×600
1000×1200×600
600×1600×600
1200×1600×600
1200×1800×600
仪表变送器仪表保温箱的结构特点：
1.箱体用冷轧钢板弯制焊接而成，亦可按用户要求用不锈钢板制造。箱顶盖为单方向坡式，水不会渗入箱内，箱门用高质量的密封条密封，能防雨防尘。箱体为防溅密封型，可按用户要求达到IP54-IP65的防护级别。
2.箱体内六面有25～30mm厚的阻燃型保温层，该材料具有导热系数小，容量小、阻燃、无毒、防水性好和耐腐蚀等优点。表面用镀锌板或铝板做保护层。箱体的保温结构具有施工简捷、耐用和保温性好的特点。
3.变速器安装在箱体内可自由调整高度水平镀锌架上。左、右、上、下坐标为可借助箱体立柱角钢上长形孔调整，安装方便。
4.引入箱内的导压管可从箱后侧安装方孔穿入，然后用穿管板密封，穿管板上末用之敲落孔，用密封胶泥密封。
5.箱内顶有照明灯，有行程开关控制，门开灯亮，门闭灯灭，检修十分方便。
6.箱门上有LED数显表，显示箱内的温度，便于操作员检修箱内保温情况。
7.电缆可从箱地或箱侧引入，电缆接头规格由设计或用户决定。
8.保温箱内侧有电器部件安装用的导轨，供入箱电缆联接继电器、开关等固定用。
9.箱体内外表面喷塑处理，颜色由用户决定。
10.如果保温箱内加热元件采用防爆型柔性加热板，配套使用防爆型接线盒等附件，从而构成整体防爆，可以应用于工厂一区、二区等防爆场合。
仪表用变送器仪表保温箱的技术指标
额定电压：220V、YC＋10%
额定频率：～50HZ
工作环境温度-25～55℃
相对湿度：5～95%
工作电流：10Y
绝缘电阻：﹥20MΩ
防爆等级：eⅡT3
防护等级：IP54-65
安装与使用
1、仪表保温、保护箱应垂直安装，箱子地脚与脚螺栓连接或焊接，亦可根据现场情况由用户自定。
2、安装变送器时，先拆下箱子后壁的导压管进箱板（也可按照用户要求侧壁进箱），然后根据导压管的数量打孔，穿入密封圈和导压管后重新装好穿管板。
3、在柔性硅橡胶加热板投入使用时，首先将配电箱电源开关合上，然后逐个电路依次供电，操作工应随时测定各路的电流值，并作记录。
订货须知
1、设计院或用户可按仪表数量选用不同规格的仪表保温（保护）箱，并标明变送器和端子排数量。应注明箱体颜色(不注时由制造厂选定)。必要时需提供100×50×1mm尺寸的色泽样板。
2、为确保保温（保护）箱的使用效果，订货时要注明：
型号、数量、使用地名、地点，该处的环境zui低温度、风速、温度等气象资料。箱内要求保持温度范围。
3、可根据用户特殊要求设计和非标准的仪表保温（保护）箱类。
