一、产品概述：
ZY-R-3000 无纸记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能，在各行各业中获得了广泛的应用。吸纳了各种国内外无纸记录仪的优点，应用的显示技术、微电子技术、数据存储和通讯技术，是一款功能齐全、操作方便、精确可靠、高性价比的产品。
配置丰富，有蓝屏和彩色两种显示屏。可以接收多种类型的直流电流、电压和电阻信号，实现温度、压力、液面、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。主要由液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成： 可配备不同类型的智能通道板，根据应用要求选择。
二、 功能特点：
1. 显示信息量大、界面友好、操作简单；? 无笔、无纸记录，日常维护工作量非常小，运行费用低；
?2.采用高亮度单色或彩色TFT液晶屏，CCFL背光、画面清晰；
?3.采用ARM微处理器，可同时实现16路信号采集、记录、显示和报警；
?4.采用64MB 大容量的FLASH 闪存芯片存贮历史数据，掉电永不丢失数据；
?5.全隔离输入，可同时输入多种信号，无需更换模块，通过软件组态即可；
?6. 显示工程量数据的数值范围更宽，可显示5 位数值：-9999~19999；
?7.可以组态、显示工程位号，工程单位，有流量累积；
?8. 具有闪动报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；12 路继电器报警输出；
?9. 可组态8点变送输出，光电隔离，误差小于±0.2% F?S；
10. 显示精度高，基本误差为±0.2% F?S；
11. 温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；
12.内置GB2312汉字库，使用全拼输入法输入；
13. 支持外接微型打印机，手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需求；
14. 配备标准USB 接口。历史数据转存快捷方便；
15. 标准串行通讯接口， 带光偶隔离的RS485和 RS232C；
16.支持标准ModBus RTU 通讯协议（选配功能），除支持本公司数据管理软件外，还支持MCGS、组态王等流行组态软件；
17.采用开关电源，能在交流电源AC 85V~265V宽电压范围内正常工作；
18.提供变送器DC 24V隔离配电；
19. 全铝密封外壳，通过EMCIII级，保证仪表在恶劣的环境中正常工作。
三、 技术指标
3.1.显示
? 5寸蓝色LCD或彩色TFT LCD
? 数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画面
? 基本误差小于±0.2%F?S，数字显示范围-9999~19999
? 测量分辨力：1/60000，16位AD转换器
? 实时曲线记录间隔0.1秒~60秒分8档，对应整屏曲线时间30秒~300分
? 追忆曲线记录间隔从0.1秒到50秒连续可设超过50秒时可选1分钟，5分钟，10分钟，30分钟，60分钟。可选择循环或非循环两种记录方式
3.2 输入信号
输入信号包括直流电流，直流电压，热电阻，热电偶，远传压力表五类，通过按键输入选择。隔离输入，无需跳线器。
直流电流：（4~20）mA，（0~10）mA，（0~20）mA
直流电压：（1~5）V ，（0~5）V ，mV
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53
热电偶：K，S，R，B，N，E，J，T
其它输入信号或分度号需在订货时注明。
3.3 报警输出及变送输出
? 继电器输出：触点容量AC 220V，3A，阻性负载
? 12点可组态输出，可按通道的各报警点值设定
? 可组态8点变送输出，光电隔离，误差小于±0.2% F?S，电流输出负载能力≤450Ω
电压输出配接设备阻抗：需大于2KΩ
3.4 外供电源
? DC 24V电源：用于给变送器供电，负载能力≤200mA
3.5 通讯打印接口（选配功能）
? 光电隔离
? RS232、RS485标准，在订货时注明
? 通讯速率9600，19200，57600，115200通过设定选择
? 配套测试软件，提供组态软件和应用软件技术支持
? 可选Modbus RTU通讯协议与上位机通讯
3.6 电源条件
? AC 220V供电的仪表：AC 85~265V，功耗小于25VA
? DC 24V供电的仪表：24V±10%，功耗小于25VA
注：实际功耗与仪表总通道数有关
3.7 环境及其他
? 工作温度范围：0℃~50℃
? 储藏温度范围：-20℃~70℃
? 工作湿度范围:低于85%R.H，无结露
? 仪表的重量：约2.8Kg
3.8外形尺寸：144*144*262
3.9记录时间

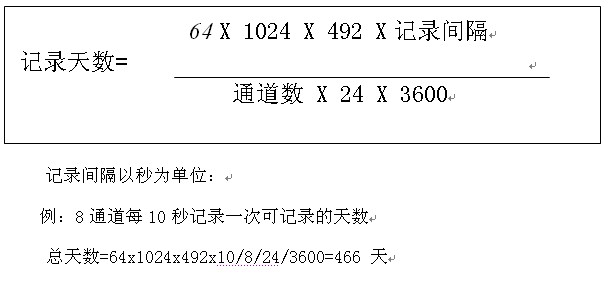

记录时间的长短与FLASH 存储器容量、记录间隔和输入点数有关，计算公式如下：
四、主要事项：
? 请勿自行维修和拆卸仪器，请先将引线与接线端子连接，再与仪表插接，请在进行下列工作时，务必断开电源后操作
1、当连接大地线时
2、当对无纸记录仪端子接线及插拔端子时
? 仪表上电前请仔细检查接线是否正确无误
? 仪表断电及再次上电的间隔在5秒以上
? 在下列场合应采取适当的屏蔽措施
1、靠近电源动力线的场合
2、处在强电场或强磁场的场合
3、在产生静电或交流接触器干扰等类似的场合
? 不要将仪表安装在下列场合
1、暴露于阳光直射的场合
2、温度和湿度超过使用条件的场合
3、有腐蚀性气体或可燃性气体的场合
4、有大量粉尘、盐及金属性粉末的场合
5、水、油及化学液体易溅射到的场合
6、有直接震动或冲击的场合
|
